真空成形（真空成型）

真空成形とは

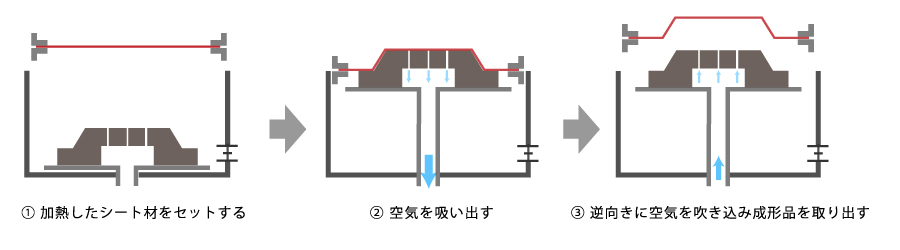

熱可塑性のプラスチックシートに熱を加え軟化させ、雄型または雌型のいずれか一方を用い、プラスチックシートを型に合わせる。プラスチックシートと金型の隙間を真空（減圧）にすることにより、一定の形状に成形をする加工方法です。

真空成形の特徴

真空成形は、射出成形と比較し生産コストを安価に抑えられることが特徴です。
〇使用する成形型が雄型または雌型のどちらか一方のみで成形を行う事が特徴。
〇成形品や成形数量により成形型の材質（木型・樹脂型・金型）を選定できる。
特に、大きいサイズでかつ、小ロットの成形に向いている成形方法です。

設備紹介

機種	メーカー名	加工面積	台数	備考
真空成形機	浅野研究所	1500x2000x500mm	1台	FC-7APA-W
真空成形機	布施真空	1400x2100x600mm	1台	HSL-1412-PWS
真空成形機	布施真空	2100x3100x300mm	1台	HSL-2132-PW
真空成形機	浅野研究所	1100x1350x150mm	1台	ロータリー式FR-531
真空成形機	布施真空	1200x1600x500mm	1台	HS-1216-PWS
真空成形機	GEISS社	2500x1500x620mm	1台	厚物及び連続生産向
油圧プレス 100トン	関東油圧工業		1台
油圧プレス 100トン	手塚興産		1台
油圧プレス 50トン	石原鉄工		1台
NCマシニングセンタ	庄田鉄工	X軸1300 Ｙ軸2600 Z軸250	1台	NC-516
NCマシニングセンタ	SHODA	X軸3000 Ｙ軸1500 Z軸350	1台	NCN1210C

ソフトウェア名	メーカー	本数	備考
ＳＵＲＦＣＡＭ　ＴＲＩＭ　ＰＬＵＳ	データデザイン	1本	3Ｄデータ用　ＣＡＭ

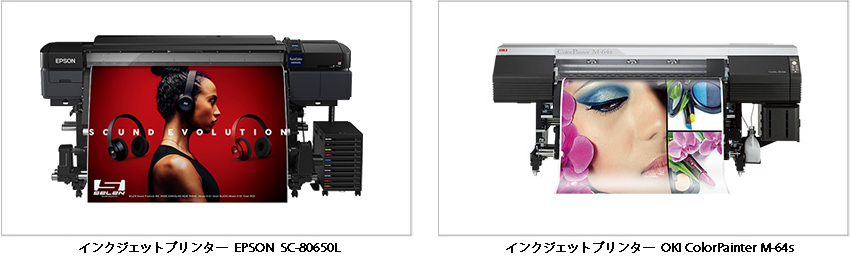

インクジェットプリンタ	ＥＰＳＯＮ	1台	SC-S80650L
インクジェットプリンタ	(株)沖データ	1台	Color Painter M-64S
ラミネーター(1,400mm)	日本GBC	2台	AE-1400
Creative Cloud(AI・PS)	ADOBE	4本	デザイン用

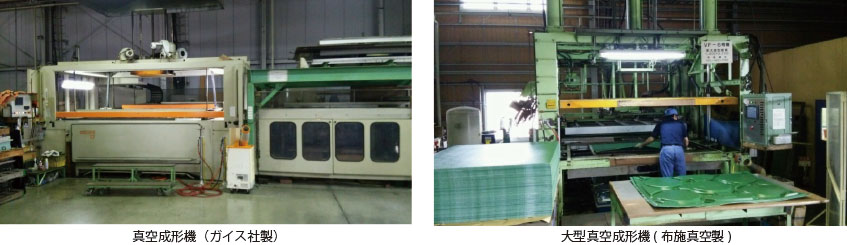

設備-成形機

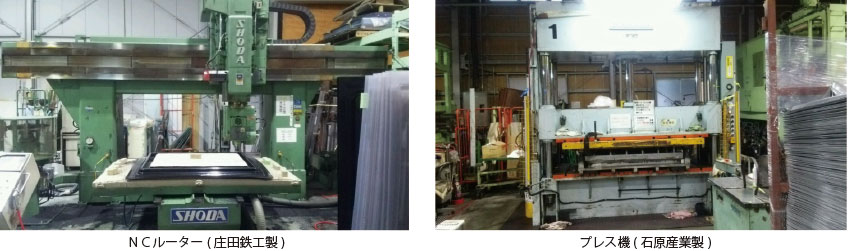

設備-NCルーター、プレス機
